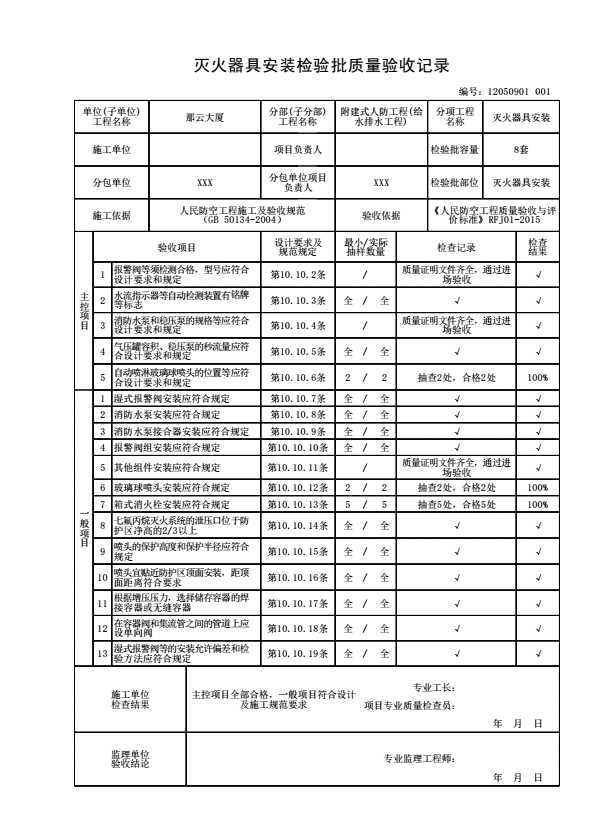

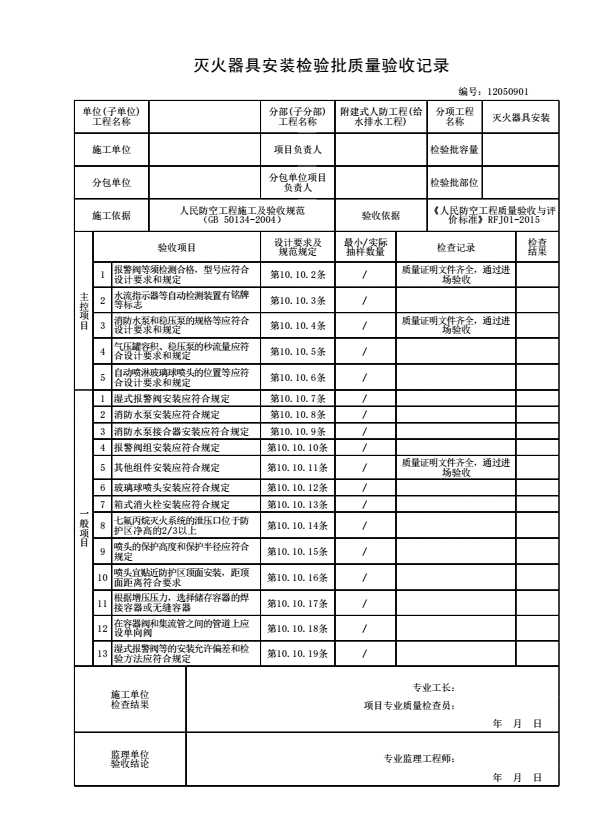

灭火器具安装检验批质量验收记录

填表说明

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

10.10.2 报警阀、喷头、水流指示器，必须经国家消防产品质量监督检验机构检测合格；型号、规格，喷头的型号、温标必须符合设计要求和施工规范的规定。

检验方法：观察和对照图纸检查。

10.10.3 水流指示器及水位、气压、阀门限位等自动监测装置必须有清晰的铭牌、安全操作指示标志；水流指示器应有水流方向永久性标志。水力警铃锤应转动灵活，无阻滞现象。

检验方法：观察检查。

10.10.4 消防水泵和稳压泵的规格、型号、安装方法必须符合设计要求和施工规范的规定。

检验方法：观察检查。

10.10.5 消防给水稳压设备气压罐的容积、稳压泵的秒流量必须符合设计要求和施工规范的规定。

检验方法：对照图纸检查。

10.10.6 自动喷淋玻璃球喷头的位置、间距和方向，必须符合设计要求和施工规范的规定。

检查数量：玻璃球喷头抽查5个房间，大厅抽查20个喷头。

检验方法：观察和尺量检查。

一般项目

10.10.7 湿式报警阀安装应符合下列规定：

阀体的位置准确，轴线垂直，与管路连接紧密，不漏水。

检验方法：观察和手扳检查。

10.10.8 消防水泵安装应符合下列规定：

消防水泵的出水管上安装止回阀、压力表和防水阀门；消防水泵泵组的总出水管上，安装压力表和泄压阀；安装压力表应加设缓冲装置。

检验方法：观察检查。

10.10.9 消防水泵接合器安装应符合下列规定：

消防水泵接合器的进水口与井盖底面的距离不大于0.4m，且不小于井盖的半径。

检验方法：观察和尺量检查。

10.10.10 报警阀组安装应符合下列规定：

水源控制阀、报警阀、压力表、排水管和试验阀安装的位置符合设计要求和施工规范的规定。

检验方法：观察和尺量检查。

10.10.11 其他组件安装应符合下列规定：

水力警铃、水流指示器、信号阀、排气阀、控制阀、节流装置、压力开关和末端试水装置的位置、规格、型号符合设计要求和施工规范的规定。

检验方法：观察和尺量检查。

10.10.12 玻璃球喷头安装应符合下列规定：

喷头与供水支管垂直，方向正确，连接紧密；吊顶型喷头装饰盘与顶棚面接触严密，顶棚不露孔洞。

检查数量：抽查5个房间；大厅抽查20个喷头。

检验方法：观察和手扳检查。

10.10.13 箱式消火栓安装应符合下列规定：

消火栓箱底面管口位置与消防给水管位置一致。消火栓栓口朝外，距地面﹑箱壁的尺寸符合施工规范的规定。丝扣拧紧不漏水，油麻不外漏，外表洁净。

检查数量：当系统总组数少于5组时，全数检查；当大于5组时，抽查1/2，且不少于5组。

检验方法：观察和尺量检查。

10.10.14 七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。

注：防护区系指满足全淹没灭火系统要求的有限封闭空间。

检验方法：观察、尺量检查。

10.10.15 喷头的保护高度和保护半径，应符合下列规定：

1 最大保护高度不宜大于6.5m；

2 最小保护高度不应小于0.3m；

3 喷头安装高度小于1.5m时，保护半径不宜大于4.5m；

4 喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

检验方法：尺量检查。

10.10.16 喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

检验方法：尺量检查。

10.10.17 增压压力为2.5MPa的储存容器宜采用焊接容器；增压压力为4.2MPa的储存容器，可采用焊接容器或无缝容器；增压压力为5.6MPa的储存容器，应采用无缝容器。

检验方法：观察检查。

10.10.18 在容器阀和集流管之间的管道上应设单向阀。

检验方法：观察检查。

10.10.19 湿式报警阀、消火栓安装的允许偏差和检验方法应符合表10.10.19的规定。

表10.10.19 湿式报警阀、消火栓安装的允许偏差和检验方法
