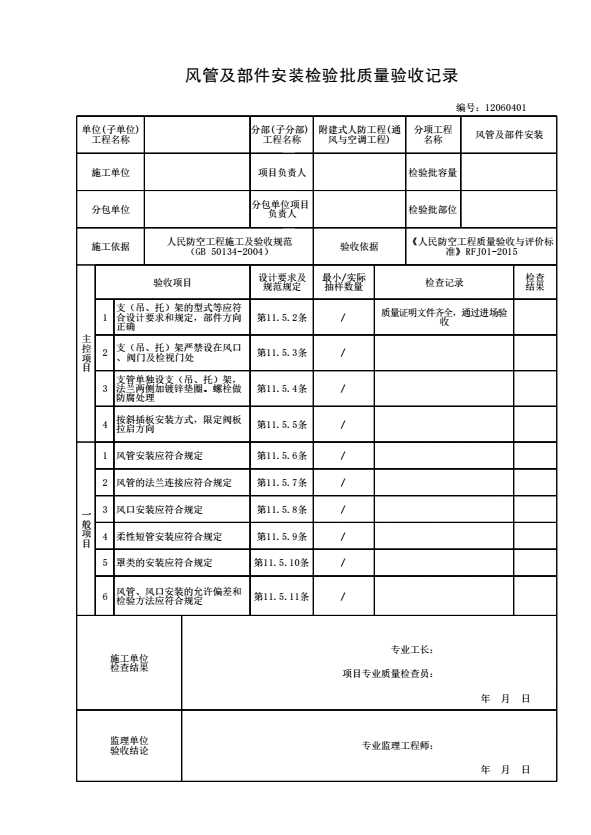

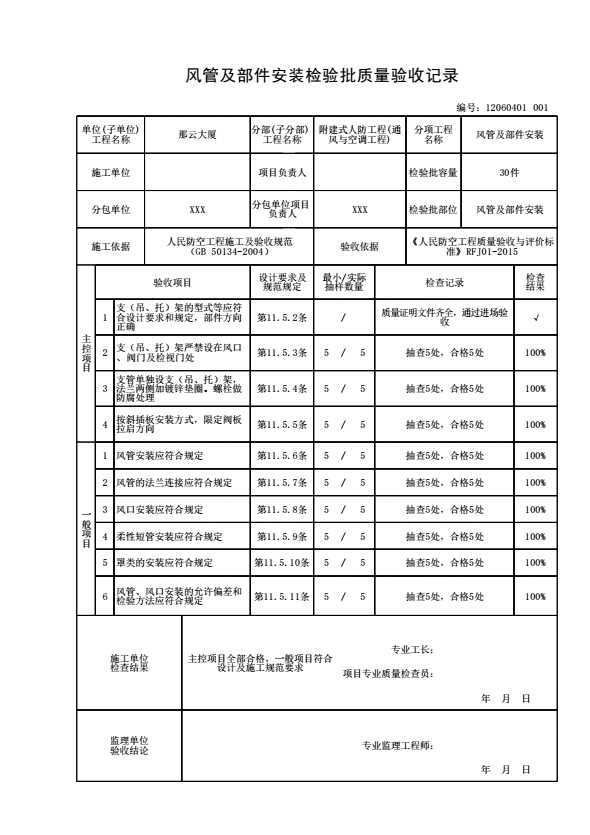

风管及部件安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

11.5.2 支（吊、托）架的型式、规格、位置、间距及固定应符合设计要求和施工规范的规定，安装牢固，部件方向正确，操作方便。

检验方法：观察检查。

11.5.3 支（吊、托）架严禁设在风口、阀门及检视门处。不锈钢板、铝板风管采用碳素钢支架时，必须进行防腐及隔热处理。

检验方法：观察、尺量和手扳检查。

11.5.4 无机玻璃钢风管的支管必须单独设支（吊、托）架，法兰两侧必须加镀锌垫圈。螺栓按设计要求作防腐处理。

检验方法：观察检查。

11.5.5 斜插板阀垂直安装时，阀板必须向上拉启；水平安装时，阀板顺气流方向插入，并不得向下拉启。

检验方法：观察检查。

一般项目

11.5.6 风管安装应符合下列规定：

轴线和标高正确，与支架接触紧密、牢固；管线平直，接缝表面平整。

检验方法：观察和尺量检查。

11.5.7 风管的法兰连接应符合下列规定：

对接平行、严密，螺栓紧固；螺栓露出长度适宜一致，同一管段的法兰螺母均在同一侧。垫片应与法兰平齐、连接紧密，染毒区应采用厚度不小于4mm无接口橡胶密封垫片。

检验方法：观察和扳手拧试检查。

11.5.8风口安装应符合下列规定：

位置正确，同一房间内标高一致，排列整齐，外露部分平整。

检查数量：按系统抽查20%，且不得少于2个房间的风口。

检验方法：观察和尺量检查。

11.5.9 柔性短管安装应符合下列规定：

松紧适度，长度符合设计要求和施工规范规定，无开裂和扭曲现象。

检验方法：观察和尺量检查。

11.5.10 罩类的安装应符合下列规定：

位置正确，排列整齐，牢固可靠。

检验方法：观察和尺量检查。

11.5.11 风管、风口安装的允许偏差和检验方法应符合表11.5.11的规定。

表11.5.11 风管、风口安装的允许偏差和检验方法
