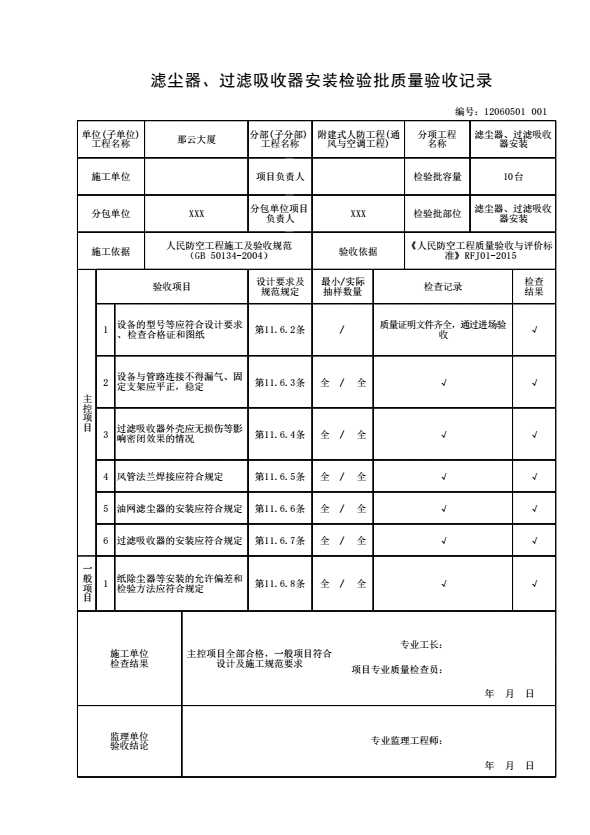

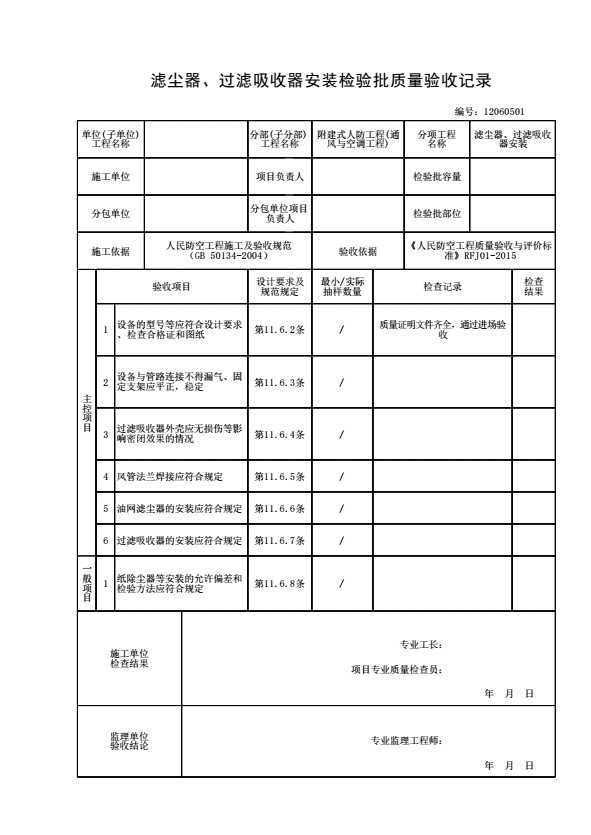

渡尘器、过滤吸收器安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

11.6.2 各种设备的型号、规格﹑额定风量必须符合设计要求。

检验方法：检查产品合格证和对照设计图纸检查。

11.6.3 设备与管路连接不得漏气，固定支架应平正、稳定。

检验方法：观察检查。

11.6.4 过滤吸收器外壳应无损伤、碰伤或穿孔等影响密闭效果的情况。

检验方法：观察检查。

11.6.5 风管法兰焊接应符合下列规定：

法兰表面与风管中心线垂直，法兰外径与所连接设备的法兰外径相等；焊缝严密，无漏焊；法兰外沿光滑，焊缝均匀、无气孔。

检验方法：观察，吊线和尺量检查。

11.6.6 油网滤尘器的安装应符合下列规定：

1 滤尘器管式安装时，设备与管道采用柔性连接；

2 当滤尘器数量不大于4块时，采用管式安装；当滤尘器数量大于4块时，采用立式安装；

3 滤尘器安装时应将网孔大的一端迎风，网孔小的一端背风；

4 滤尘器安装前应对每块滤尘器作加固处理：在网孔小的一侧四周外框上用扁钢作“井”字型加固；

5 安装时，滤尘器要平正；管道间、管道与法兰间均应采用焊接，焊缝应满焊，严密不漏气。滤尘器之间的连接应严密，漏风处应用浸油麻丝或腻子填实；

6 滤尘器的前后应设测压管，并连接在微压计上，当测定设备阻力升至终阻力时，应清洗或更换滤尘器。

检验方法：观察，吊线和尺量检查。

11.6.7 过滤吸收器的安装应符合下列规定：

1 固定牢固，位置准确，连接严密，不漏气；螺母在同一侧，排列整齐；

2 当需选择多台过滤吸收器时，宜选择同型号设备，并宜保持空气通过每台过滤吸收器的路径相等；

3 过滤吸收器应安装在支架上，并同周围留有一定的间距，以便安装和检修。当多台设备垂直安装时，叠设的支架不应妨碍设备的拆装；

4 过滤吸收器与风管的连接应采用柔性连接；

5 过滤吸收器的总出风口处应设置尾气监测取样管。

检验方法：观察，吊线和尺量检查。

一般项目

11.6.8 纸除尘器、油网滤尘器、过滤吸收器安装的允许偏差和检验方法应符合表11.6.8的规定。

表11.6.8 纸除尘器、油网滤尘器、过滤吸收器安装的允许偏差和检验方法
