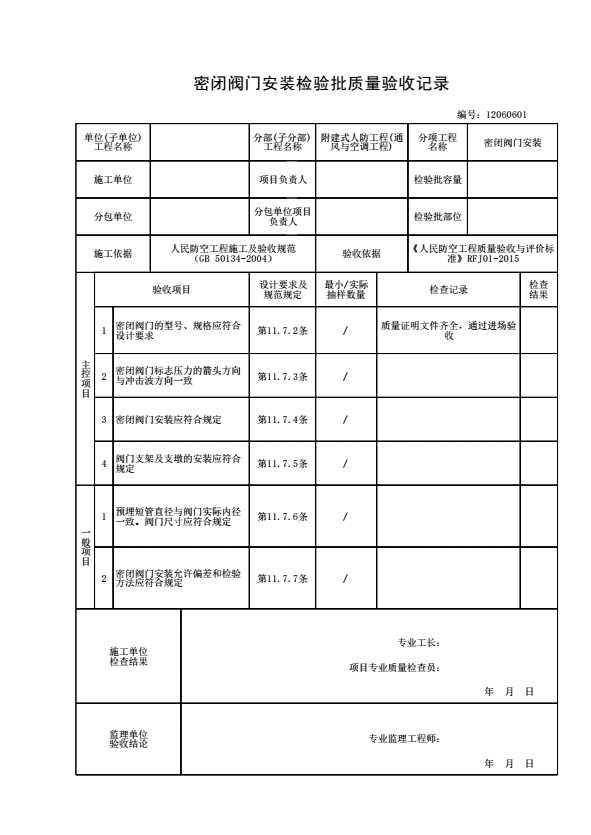

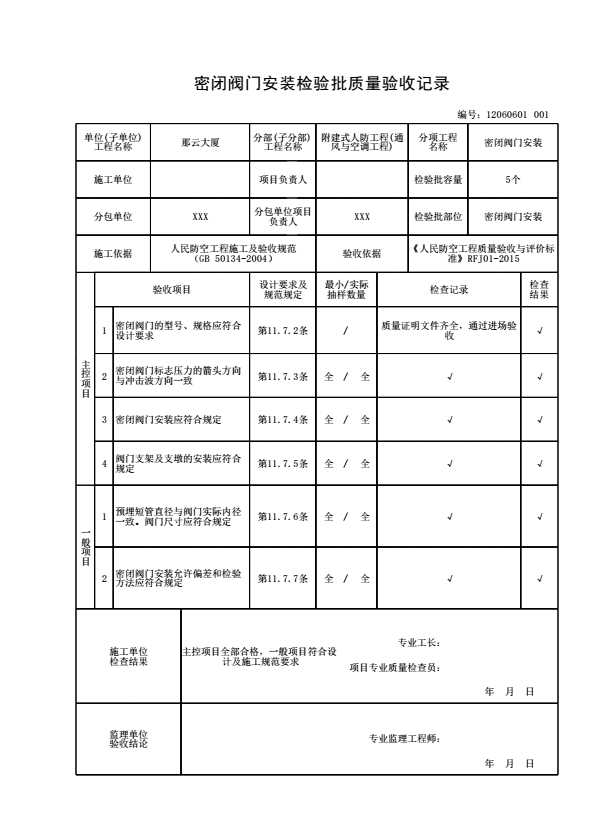

12060601 密闭阀门安装检验批质量验收记录

密闭阀门安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

11.7.2 密闭阀门的型号、规格必须符合设计要求。

检验方法：对照设计图纸检查。

11.7.3 密闭阀门安装，阀门标志压力的箭头方向必须与冲击波方向一致。

检验方法：观察检查。

11.7.4 密闭阀门安装应符合下列规定：

1 位置准确，固定牢靠，垫片与法兰平齐、连接紧密；

2 安装前应进行检查，其气密性能应符合产品技术要求；

3 通风管段上，两个串联密闭阀门中心距不小于阀门内径；

4 开关指示针的位置与阀门板的实际开关位置应相同，启闭手柄的操作位置应准确；

5 阀门应用吊钩或支架固定，吊钩不得吊在手柄及锁紧位置上；

6 阀门安装时手柄端应留有一定的操作距离，阀门距墙或顶板150mm～200mm；

7 所有连接螺栓应均匀旋紧，密闭不漏风。

检验方法：观察，尺量检查。

11.7.5 阀门支（吊、托）架及支墩的安装应符合下列规定：

构造正确，埋设平正、牢固，支架与阀门接触紧密；吊杆垂直，排列整齐。

检验方法：观察检查。

一般项目

11.7.6 密闭阀门安装时，预埋短管直径应与阀门实际内径相一致。双连杆型密闭阀门主要尺寸应符合表11.7.6-1的规定。D4OJ-0.5型密闭阀门主要尺寸应符合表11.7.6-2的规定。

表11.7.6-1 双连杆型密闭阀门主要尺寸表（mm）

表11.7.6-2 D40J-0.5 型密闭阀门主要尺寸表（mm）

检验方法：尺量检查。

11.7.7 密闭阀门安装允许偏差和检验方法应符合表11.7.7的规定。

表11.7.7 密闭阀门安装允许偏差和检验方法
