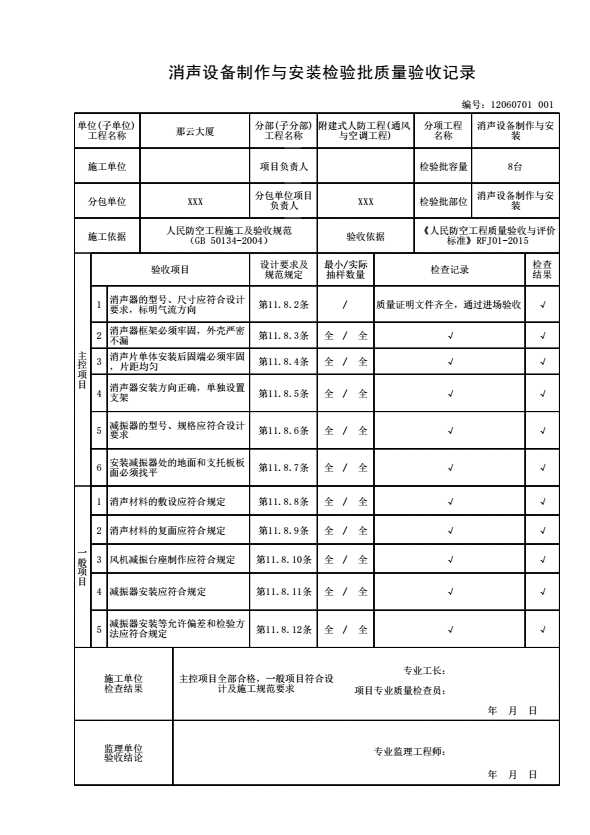

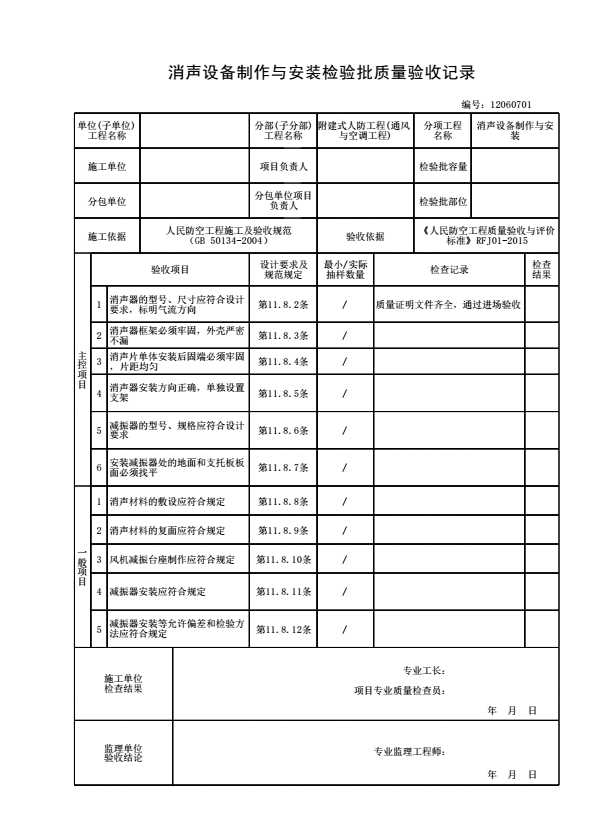

消声设备制作与安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

11.8.2 消声器的型号、尺寸必须符合设计要求，并标明气流方向。

检验方法：观察和尺量检查。

11.8.3 消声器框架必须牢固，共振腔的隔板尺寸正确，隔板与壁板结合处贴紧，外壳严密不漏。

检验方法：观察和尺量检查。

11.8.4 消声片单体安装后固端必须牢固，片距均匀。

检验方法：观察和手扳检查。

11.8.5 消声器安装方向必须正确，并单独设置支（吊）架。

检验方法：观察检查。

11.8.6 减振器的型号、规格必须符合设计要求。

检验方法：对照设计图纸检查。

11.8.7 安装减振器处的地面和支托板板面，在安装前必须找平。

检验方法：尺量和用水平仪检查。

一般项目

11.8.8 消声材料的敷设应符合下列规定：

片状材料粘贴牢固，平整；散状材料充填均匀，无下沉。

检验方法：观察检查。

11.8.9 消声材料的复面应符合下列规定：

复面材料顺气流方向拼接，无损坏；穿孔板无毛刺，孔距排列均匀。

检验方法：观察检查。

11.8.10 风机减振台座制作应符合下列规定：

钢支架尺寸准确，焊接牢固；焊缝均匀、饱满，其高度不小于5mm；焊件平直，表面光滑、洁净。

检验方法：观察和开动风机运行检查。

11.8.11 减振器安装应符合下列规定：

位置准确，固定牢靠；各减振器压缩后高度相等，钢架保持水平。

检验方法：观察、用水平尺和尺量检查。

11.8.12 风机减振台座制作安装和减振器安装允许偏差和检验方法应符合表11.8.12的规定。

表11.8.12 风机减振台座制作安装和减振器安装允许偏差和检验方法
