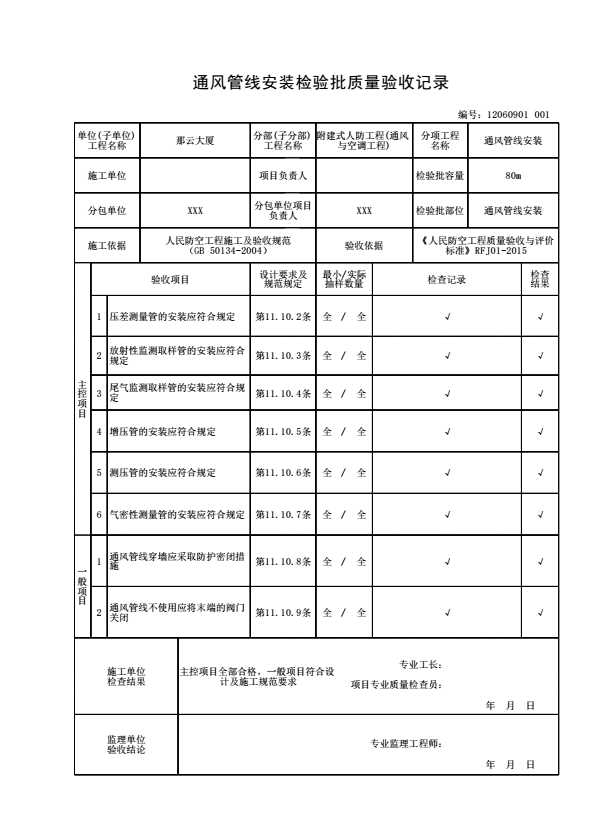

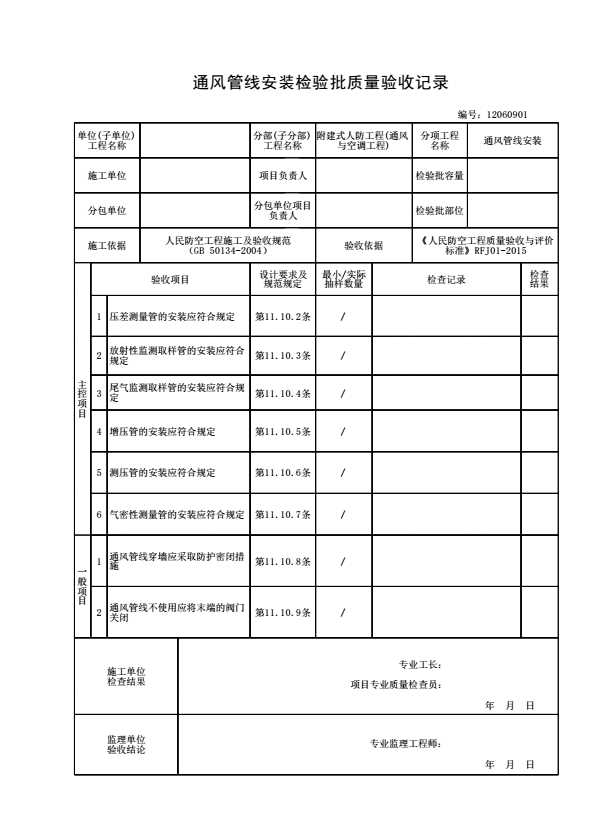

通风管线安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

11.10.2 压差测量管的安装应符合下列规定：

1 测量管设在滤尘器的前后两端。滤尘器管式安装时，测量管分别设在滤尘器前后的风管上；滤尘器立式安装时，测量管分别伸至安装滤尘器墙的两侧；

2 测量管采用热镀锌钢管，管径DN15mm，每根管的末端均设球阀；

3 测量管与风管连接处采用焊接方式，焊缝处均满焊，密闭不漏气。

检验方法：观察检查。

11.10.3 放射性监测取样管的安装应符合下列规定：

1 放射性监测取样管设在滤尘器的前端，取样管末端设在滤毒室内；

2 取样管采用热镀锌钢管，管径DN32mm，管口位于风管中心，并有迎气流的90°弯头，管的末端设球阀；

3 取样管与风管连接处采用焊接方式，焊缝处均满焊，密闭不漏气。

检验方法：观察检查。

11.10.4 尾气监测取样管的安装应符合下列规定：

1 在过滤吸收器的总出风口处，设置尾气监测取样管；

2 取样管采用热镀锌钢管，管径DN15mm，管口位于风管中心，并有迎气流的90°弯头，管的末端设截止阀；

3 取样管与风管连接处采用焊接方式，焊缝处均满焊，密闭不漏气。

检验方法：观察检查。

11.10.5 增压管的安装应符合下列规定：

1 增压管入口设在进风机总出口处风管上，出口设在清洁式进风两道密闭阀门之间的风管上；

2 增压管采用热镀锌钢管，管径DN25mm，管路中设球阀；

3 增压管与风管连接处采用焊接方式，焊缝处均满焊，密闭不漏气。

检验方法：观察检查。

11.10.6 测压管的安装应符合下列规定：

1 测压装置设在值班室或防化通信值班室，测压管一端引至室外空气压力零点处，管口朝下。测压管可预埋在顶板内，也可在顶板下明设；

2 测压管采用热镀锌钢管，管径DN15mm，清洁区内连接测压装置的一端设球阀或旋塞阀；

3 测压管与测压计的连接采用橡胶软管连接。

检验方法：观察检查。

11.10.7 气密性测量管的安装应符合下列规定：

1 测量管设置在工程口部防毒（密闭）通道每道防护密闭门和密闭门的门框墙上；

2 测量管采用热镀锌钢管，管径DN50mm；

3 测量管两端可采用套外丝加管帽或套内丝加丝堵的封堵方式。

检验方法：观察和尺量检查。

一般项目

11.10.8 各种通风管线穿过防护密闭墙、密闭墙时，应采取防护密闭措施。

检验方法：观察检查。

11.10.9 各种通风管线不使用时，应将末端的阀门关闭。

检验方法：观察检查。
