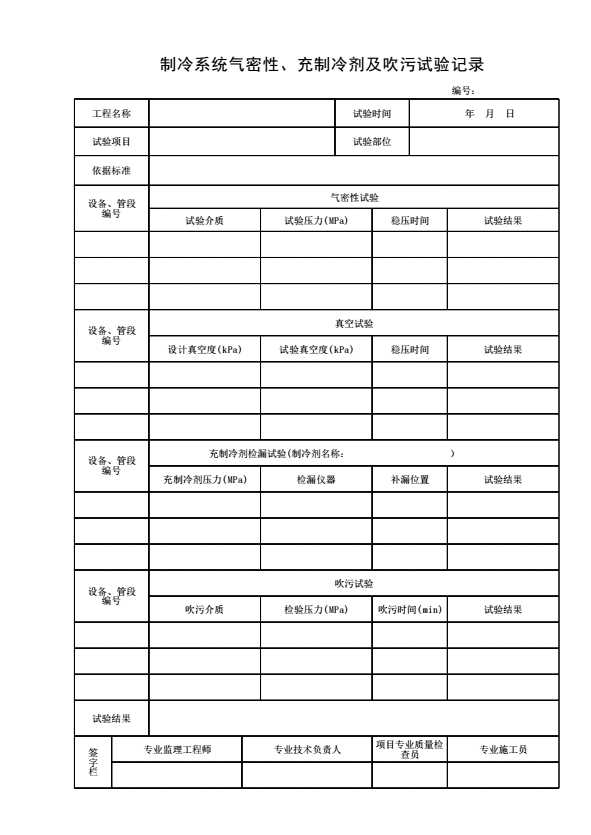

《制冷系统气密性、充制冷剂及吹污试验记录》

填表说明

1．本表由施工单位在制冷系统安装完成后进行气密性、真空、充制冷剂检漏或吹污试验时填写。

2．填写依据

《通风与空调工程施工质量验收规范》GB50243-2016

《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-2010

《通风与空调工程施工规范》GB50738-2011

3．填写要求

1）制冷剂为氨的系统，应采用压缩空气进行试验。制冷剂为氟利昂的系统，应采用瓶装压缩氮气进行试验，较大的制冷系统可采用经干燥处理后的压缩空气进行试验。

2）制冷系统气密性试验压力应符合下表的规定。

注：低压系统指自节流阀起，经蒸发器到压缩机吸入口；高压系统指自压缩机排出口起，经冷凝器到节流阀。

3）溴化锂吸收式制冷系统的气密性试验应符合产品技术文件要求。无要求时，气密性试验正压为0.2MPa（表压力）保持24h，压力下降不大于66.5Pa为合格。

4）制冷系统抽真空试验应符合下列规定：

① 氟利昂制冷系统真空试验的剩余压力不应高于5.3kPa，氨制冷系统真空试验的剩余压力不应高于8kPa。保持24h，氟利昂系统压力回升不大于0.53kPa为合格，氨系统压力无变化为合格。

② 氨制冷系统的真空试验应采用真空泵进行。无真空泵时，应将压缩机的专用排气阀（或排气门）打开，抽空时将气体排至大气，通过压缩机的吸气管道使整个系统抽空。

③ 溴化锂吸收式制冷系统真空试验应符合产品技术文件要求，设计无要求时，真空气密性试验的绝对压力应小于66.5Pa，持续24h，升压不大于25Pa为合格。

5）制冷系统充制冷剂应符合下列规定：

① 系统充制冷剂时，可采用由压缩机低压吸气阀侧充灌制冷剂或在加液阀处充灌制冷剂。

② 当系统压力升至0.2MPa时，应对系统再次进行检漏。氨系统使用酚酞试纸，氟利昂系统使用卤素检漏仪。如有泄漏应在泄压后修理。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
