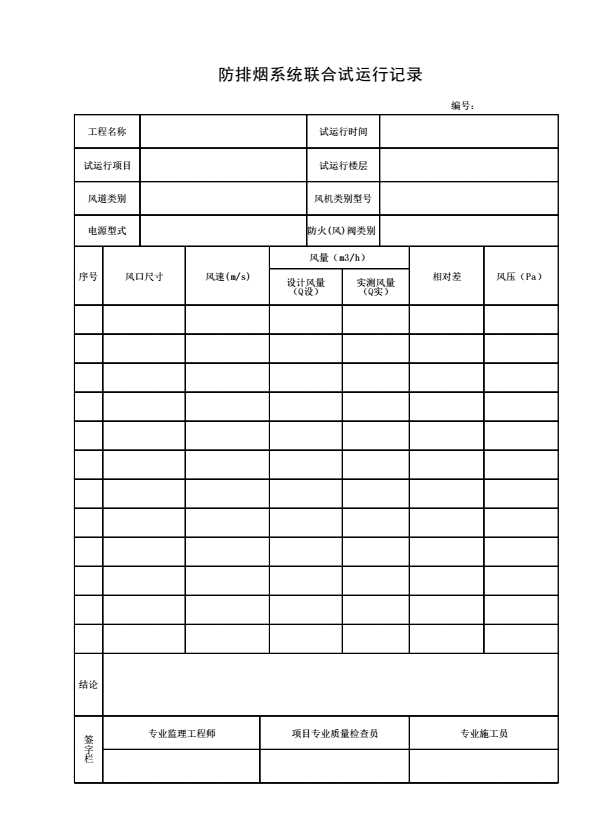

防排烟系统联合试运行记录
《防排烟系统联合试运行记录》
填表说明
1．本表由施工单位在防排烟系统完工后进行联动试运行调试时填写。
2．填写依据
《通风与空调工程施工质量验收规范》GB50243-2016
3．填写要求
1）在防排烟系统联合试运行和调试过程中，应对测试楼层及其上下两层的排烟系统中的排烟风口、正压送风系统的送风口进行联动调试，并对各风口的风速、风量进行测量调整，对正压送风口的风压进行测量调整。
2）防排烟系统联合试运行与调试的结果（风量及正压），必须符合设计与消防的规定。
3）因排烟系统试运行时，只检测风速及排烟量，表中“风压”项可不填。
4）为保证疏散通道不受烟气侵害使人员安全疏散，高层建筑内可分为4个安全区，第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全为走道；第四类安全为房间；则加压送风时应使防烟楼梯间压力＞防烟楼梯间前室＞走道＞房间压力，同时还要保证各部分之间压差不要过大，以免造成开门影响疏散困难。我国现行规范规定，防烟楼梯间与非加压区的设计压差为50Pa，防烟楼梯间前室、合用前室、消防电梯间前室、封闭避难层与非加压区的设计压差为25Pa。四类安全区相应的层数及加压送风量要求见下表。
|
第一类 |
防烟楼梯间 (前室不送风) |
系统负担层数 |
加压送风量（m³/h） |
|
|
＜20层 |
25000~30000 |
|||
|
20~32层 |
35000~40000 |
|||
|
第二类 |
防烟楼梯间及其合用前室 |
系统负担层数 |
送风部位 |
加压送风量（m³/h） |
|
＜20层 |
防烟楼梯间 |
16000~20000 |
||
|
合用前室 |
12000~16000 |
|||
|
20~32层 |
防烟楼梯间 |
20000~25000 |
||
|
合用前室 |
18000~22000 |
|||
|
第三类 |
消防电梯间前室 |
系统负担层数 |
加压送风量（m³/h） |
|
|
＜20层 |
15000~20000 |
|||
|
20~32层 |
22000~27000 |
|||
|
第四类 |
防烟楼梯间采用自然排烟，前室或合用前室不具备自然排烟条件 |
系统负担层数 |
加压送风量（m³/h） |
|
|
＜20层 |
22000~27000 |
|||
|
20~32层 |
28000~32000 |
|||
4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
