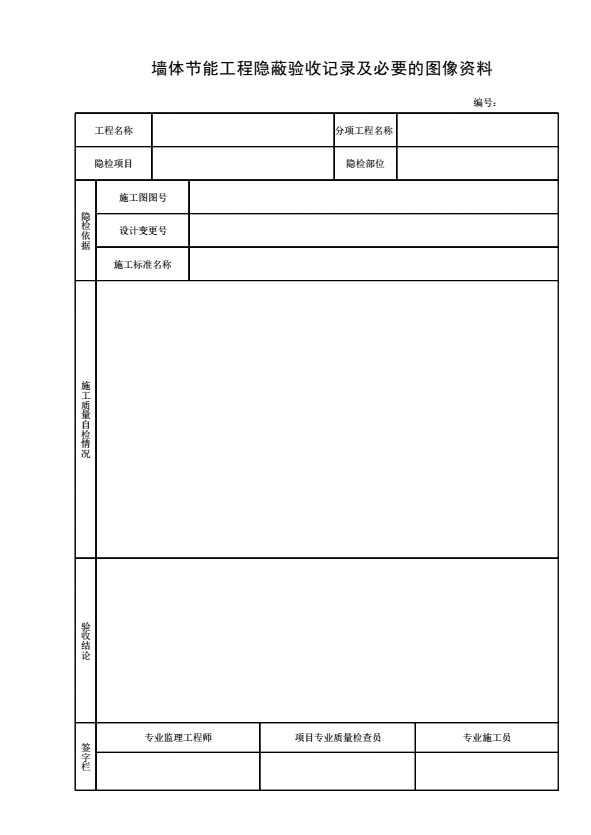

《墙体节能工程隐蔽验收记录及必要的图像资料》

填表说明

1．本表由施工单位在墙体节能工程自检合格后填写，专业监理工程师确认隐蔽验收结果。

2．填写依据

《建筑节能工程施工质量验收标准》GB50411-2019

3．填写要求

1）墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：保温层附着的基层及其表面处理；保温板粘结或固定；被封闭的保温材料厚度；锚固件及锚固节点做法；增强网铺设；抹面层厚度；墙体热桥部位处理；保温装饰板、预置保温板或预制保温墙板的位置、界面处理、板缝、构造节点及固定方式；现场喷涂或浇注有机类保温材料的界面；保温隔热砌块墙体；各种变形缝处的节能施工做法。

2）基层处理隐蔽项目的内容应包括：墙体节能工程施工前应按照设计和专项施工方案的要求对基层进行处理，处理后的基层应符合要求；基层应无脱层、空鼓和裂缝，并应平整、洁净，含水率应符合饰面层施工的要求。

3）保温砌块隐蔽项目的内容应包括：墙体节能工程的材料、尺寸、等级、规格及材料复验要求；保温砌块砌筑的墙体，应采用配套砂浆砌筑。砂浆的强度等级及导热系数应符合设计要求。砌体灰缝饱满度不应低于80％。

4）保温板隐蔽项目的内容应包括：墙体节能工程的材料、尺寸、等级、规格及材料复验要求；保温隔热材料的厚度不得低于设计要求；保温板材与基层之间及各构造层之间的粘结或连接必须牢固；保温板材与基层的连接方式、拉伸粘结强度和粘结面积比应符合设计要求；保温板材与基层之间的拉伸粘结强度。当保温层采用锚固件固定时，锚固件数量、位置、锚固深度、胶结材料性能和锚固力应符合设计和施工方案的要求；墙体保温板材的粘贴方法和接缝方法应符合专项施工方案要求，保温板接缝应平整严密。

5）保温浆料隐蔽项目的内容应包括：墙体节能工程的材料、尺寸、等级、规格及材料复验要求；保温浆料做外保温时，厚度大于20mm的保温浆料应分层施工。保温浆料与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。保温浆料同条件养护试块试验。墙体采用保温浆料时，保温浆料厚度应均匀、接茬应平顺密实。

6）预制保温墙隐蔽项目的内容应包括：保温墙板的结构性能、热工性能及与主体结构的连接方法应符合设计要求，与主体结构连接必须牢固；保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；保温墙板板缝不得渗漏。

7）保温装饰板隐蔽项目的内容应包括：保温装饰板的安装构造、与基层墙体的连接方法应符合设计要求，连接必须牢固；保温装饰板的板缝处理、构造节点做法应符合设计要求；保温装饰板板缝不得渗漏；保温装饰板的锚固件应将保温装饰板的装饰面板固定牢固。

8）防火隔离隐蔽项目的内容应包括：墙体节能工程的材料、尺寸、等级、规格及材料复验要求；防火隔离带组成材料应与外墙外保温组成材料相配套。建筑外墙外保温防火隔离带保温材料的燃烧性能等级应为A级。

9）隔气层隐蔽项目的内容应包括：墙体内设置的隔气层，其位置、材料及构造做法应符合设计要求。隔气层应完整、严密，穿透隔气层处应采取密封措施。隔气层凝结水排水构造应符合设计要求。

10）加强措施隐蔽项目的内容应包括：当采用增强网作为防止开裂的措施时，增强网的铺贴和搭接应符合设计和专项施工方案的要求。砂浆抹压应密实，不得空鼓，增强网应铺贴平整，不得皱褶、外露。墙体上的阳角、门窗洞口及不同材料基体的交接处等部位，其保温层应采取防止开裂和破损的加强措施。

11）热桥处理隐蔽项目的内容应包括：施工产生的墙体缺陷，如穿墙套管、脚手架眼、孔洞、外门窗框或附框与洞口之间的间隙等，应按照专项施工方案采取隔断热桥措施。

12）隐蔽工程验收记录应按要求附影像资料。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
