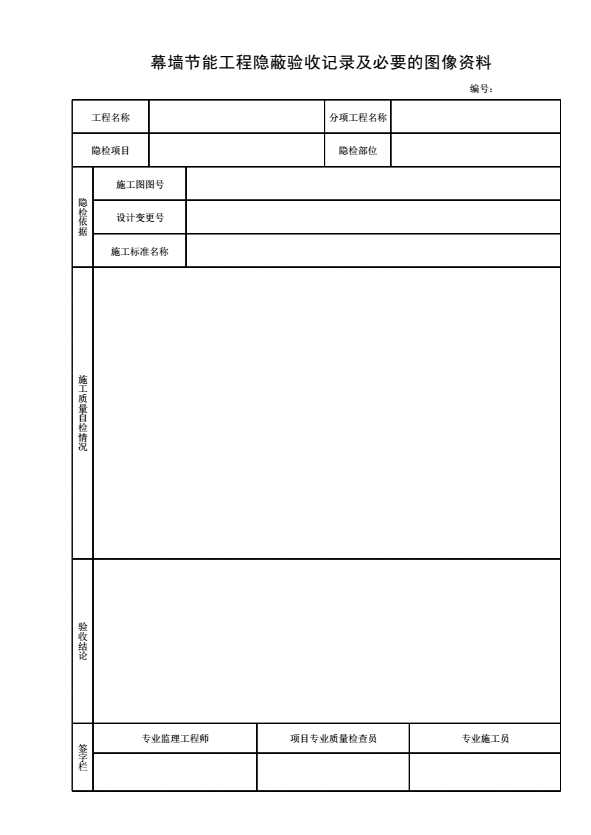

《幕墙节能工程隐蔽验收记录及必要的图像资料》

填表说明

1．本表由施工单位在幕墙节能工程自检合格后填写，专业监理工程师确认隐蔽验收结果。

2．填写依据

《建筑节能工程施工质量验收标准》GB50411-2019

3．填写要求

1）幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：保温材料厚度和保温材料的固定；幕墙周边与墙体、屋面、地面的接缝处保温、密封构造；构造缝、结构缝处的幕墙构造；隔气层；热桥部位、断热节点；单元式幕墙板块间的接缝构造；凝结水收集和排放构造；幕墙的通风换气装置；遮阳构件的锚固和连接。

2）保温材料隐蔽项目的内容应包括：幕墙（含采光顶）节能工程使用的材料进场验收及复验；幕墙节能工程使用的保温材料，其厚度应符合设计要求，安装应牢固，不得松脱；幕墙保温材料应与幕墙面板或基层墙体可靠粘结或锚固，有机保温材料应采用非金属不燃材料作防护层，防护层应将保温材料完全覆盖；建筑幕墙与基层墙体、窗间墙、窗槛墙及裙墙之间的空间，应在每层楼板处和防火分区隔离部位采用防火封堵材料封堵。

3）隔气层隐蔽项目的内容应包括：幕墙隔气层应完整、严密、位置正确，穿透隔气层处应采取密封措施。

4）构造缝、结构缝处的幕墙构造隐蔽项目的内容应包括：建筑伸缩缝、沉降缝、抗震缝处的幕墙保温或密封做法应符合设计要求。

5）单元式幕墙板块间的接缝构造隐蔽项目的内容应包括：密封条规格正确，长度无负偏差，接缝的搭接符合设计要求；保温材料固定牢固；隔气层密封完整、严密；凝结水排水系统通畅，管路无渗漏。

6）隐蔽工程验收记录应按要求附影像资料。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
