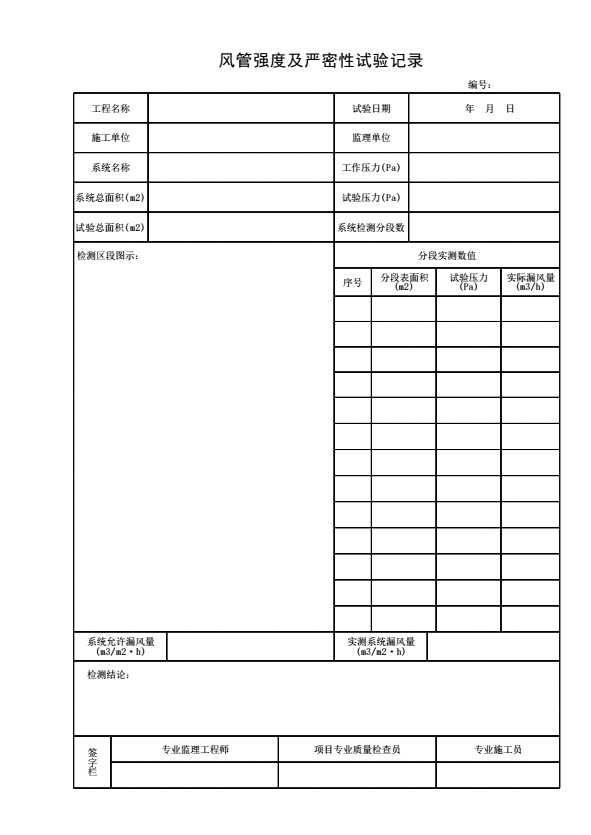

《风管强度及严密性试验记录》

填表说明

1．本表由施工单位在进行风管强度、严密性试验时填写。

2．填写依据

《通风与空调工程施工质量验收规范》GB50243-2016

3．填写要求

1）风管强度应满足微压和低压风管在1.5倍的工作压力，中压风管在1.2倍的工作压力且不低于750Pa，高压风管在1.2倍的工作压力下，保持5min及以上，接缝处无开裂，整体结构无永久性的变形及损伤为合格。

2）风管的严密性测试应分为观感质量检验与漏风量检测。观感质量检验可应用于微压风管，也可作为其他压力风管工艺质量的检验，结构严密与无明显穿透的缝隙和孔洞应为合格。漏风量检测应为在规定工作压力下，对风管系统漏风量的测定和验证，漏风量不大于规定值应为合格。系统风管漏风量的检测，应以总管和干管为主，宜采用分段检测，汇总综合分析的方法。检验样本风管宜为3节及以上组成，且总表面积不应少于15m²。

3）净化空调系统风管漏风量测试时，高压风管和空气洁净度等级为1～5级的系统应按高压风管进行检测，工作压力不大于1500Pa的6～9级的系统应按中压风管进行检测。

4）系统风管漏风量测试可以采用整体或分段进行，测试时被测系统的所有开口均应封闭，不应漏风。

5）被测系统风管的漏风量超过设计和规范的规定时，应查出漏风部位（可用听、摸、飘带、水膜或烟检漏），做好标记；修补完工后，应重新测试，直至合格。

6）漏风量测定一般应为系统规定工作压力（最大运行压力）下的实测数值。特殊条件下，也可用相近或大于规定压力下的测试代替，漏风量可按下式计算：

式中：--规定压力下的漏风量〔m³/（h•m²）〕；Q--测试的漏风量〔m³/（h•m²）〕；

-风管系统测试的规定工作压力（Pa）；P--测试的压力（Pa）。

4．表格填写

试验总面积：实际被测的面积值（系统中未测到的部分，如支管、软管等末端不计算在内）。

实测系统漏风量：各段实测漏风率的平均值。

检测区段图示：应绘制被测区段系统示意图，并标注测试顺序段号。

5．本表一式三份，施工单位、监理单位、建设单位各一份。
