泥浆护壁成孔灌注桩工程检验批施工质量验收

一 建筑基础工程检验批的划分应符合下列规定：

  1 无筋扩展基础工程按变形缝、施工段划分，同时不超过250m³砌体为一个检验批；

  2 钢筋混凝土扩展基础及筏形与箱形基础工程按结构缝、施工段划分；

  3混凝土预制桩、泥浆护壁成孔灌注桩、干作业成孔混凝土灌注桩、长螺旋钻孔压灌混凝土桩、钢桩工程、锚杆静压桩基础工程，按同一规格、相同材料、相同施工工艺的基桩，每300根桩划分为一个验收批，不足300根也应划分为一个检验批，也可按工程的变形缝划分；

 4 岩石锚杆基础工程按相同材料、工艺和施工条件的每100根划分为一个检验批，不足100根的也应划分一个检验批；

 5 沉井与沉箱工程按每座沉井、沉箱划分为一个检验批。

二 建筑基础工程检验批检查数量应符合下列规定：

  1混凝土预制桩主控项目全数检查，一般项目抽检20％，且不应少于5处；钢筋骨架主控项目、一般项目均按钢筋笼的规格抽检10％，不少于10根；

  2 混凝土灌注桩主控项目全数检查；钢筋笼主控项目全数检查，一般项目抽检20％，且不应少于5处。

三、主控项目

7.4.1主筋间距允许偏差不大于10mm。

检查方法：用钢尺测量，钢尺一连量三档取其最大值。

7.4.2钢筋笼长度应符合设计要求，允许偏差±100mm。

检查方法：用钢尺测量。

7.4.3 普通钢筋材质应符合《钢筋混凝土用热轧带肋钢筋》GB 1499.2、《钢筋混凝土用热轧光圆钢筋》GB1499.1的规定。

检查方法：抽样送检，检查钢筋出厂合格证及复试报告。

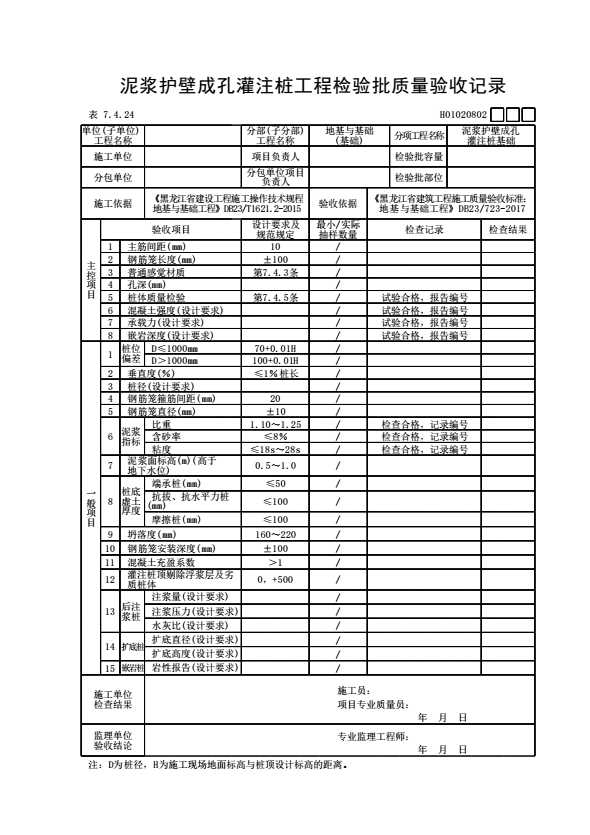

7.4.4 孔深符合设计要求。允许偏差必须符合本标准表7.4.24的规定。

检查方法：用重锤测量，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度。

7.4.5 施工结束后，应进行桩体质量检验，检验数量和方法应符合《建筑基桩检测技术规范》JGJ 106的规定。

检查方法：检查检测报告。

7.4.6 桩身混凝土强度应符合设计要求。直径大于1m或单桩混凝土量超过50m³的混凝土灌注桩，每根桩桩身混凝土应留有1组试件；直径不大于1m的桩或单桩混凝土量不超过50m³的桩，每个灌注台班不得少于1组；每组试件应留3件；混凝土强度检验评定方法应符合《混凝土强度检验评定标准》GB/T 50107的有关规定。

检查方法：检查混凝土强度报告或钻心取样检验报告。

7.4.7 工程桩单桩承载力特征值必须满足设计要求。单桩承载力检测方法及检测数量应符合《建筑基桩检测技术规范》JGJ 106的规定。

检查方法：检查基桩检测报告。

7.4.8 嵌岩深度应符合设计要求。

检查方法：测钻杆或用超声波探测。

三、一般项目

7.4.9 桩位允许偏差必须符合本标准表7.4.24的规定。

检查方法：拉线尺量检查，开挖前量孔中心，开挖后量桩中心。

7.4.10垂直度偏差不大于1％桩长。

检查方法：测钻杆。

7.4.11 桩径不小于设计要求。

检查方法：采用"井径仪"或超声波检测，干成孔施工时用钢尺量。

7.4.12 钢筋笼箍筋间距允许偏差20mm。

检查数量：抽查总数的20％，但不少于10根。

检查方法：用钢尺连续测量三档取其最大值。

7.4.13 钢筋笼直径允许偏差±10mm。

检查数量：抽查总数的20％，且不少于10根。

检查方法：用钢尺检查。

7.4.14 泥浆指标符合设计要求，清孔后在距孔底50cm处取样测试，比重允许值1.10～1.25；含砂率不大于8％；粘度≤18s～28s。

检查数量：全数检查。

检查方法：用比重计、含砂率仪及粘度计量测。

7.4.15 泥浆面标高应高于地下水位0.5m～1.0m。

检查数量：全数检查。

检查方法：目测检查。

7.4.16 桩底虚土厚度端承桩不大于50mm，抗拔、抗水平力桩不大于100mm，摩擦桩不大于100mm。

检查数量：全数检查。

检查方法：沉渣仪或重锤测量。

7.4.17 混凝土坍落度值为160mm～220mm。

检查数量：每工班不少于4次。

检查方法：用坍落度仪检查。

7.4.18 钢筋笼安装深度允许偏差±100mm。

检查数量：全数检查。

检查方法：钢尺量测。

7.4.19 混凝土充盈系数大于1。

检查数量：全数检查。

检查方法：检查单桩的实际灌注量，计算充盈系数。

7.4.20 灌注桩顶剔除浮浆层及劣质桩体后允许偏差值为0mm，+500mm。

检查数量：全数检查。

检查方法：水准仪测量检查。

7.4.21 后注浆桩质量符合下列要求：

1 注浆量符合设计要求。

检查方法：水泥浆计量仪，检查施工记录。

2 注浆压力符合设计要求。

检查方法：检查注浆泵压力表读数。

3 水灰比符合设计要求。

检查方法：水灰比测定仪，检查施工记录。

7.4.22 扩底桩直径、高度应符合设计要求。

检查方法：孔径检测仪。

7.4.23 嵌岩桩的桩底土岩性应符合设计要求。

检查方法：现场确定。
