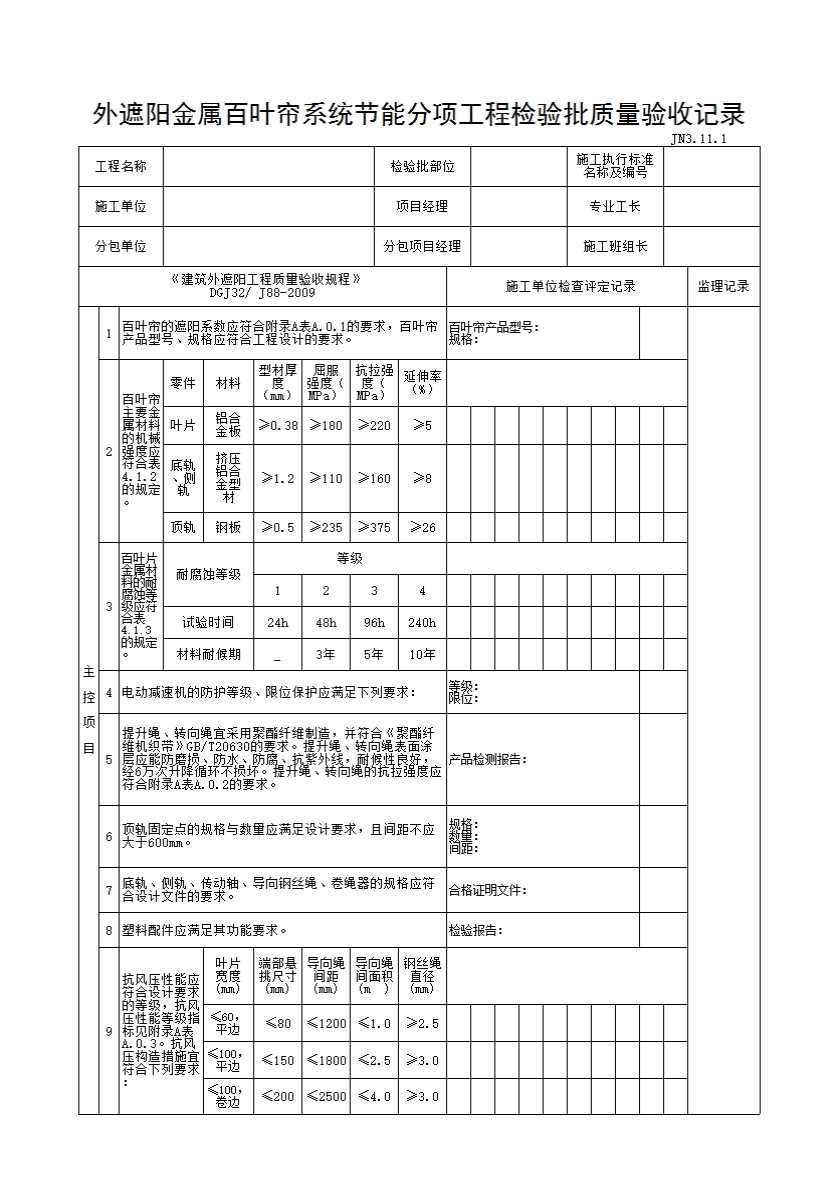

外遮阳金属百叶帘系统节能分项工程

检验批质量检验方法及检查数量

 《建筑外遮阳工程质量验收规程》DGJ32/ J88-2009

备注

项目

条款号

标准内容

检验

方法

检测

数量

主
控
项
目

4.1.1

百叶帘的遮阳系数应符合附录A表A.0.1的要求，百叶帘产品型号、规格应符合工程设计的要求。

4.1.2

百叶帘主要金属材料的机械强度应符合表4.1.2的规定。

零件

材料

型材厚度(mm)

屈服强度（MPa）

抗拉强度（MPa）

延伸率（%）

叶片

铝合金板

≥0.38

≥180

≥220

≥5

底轨、侧轨

挤压铝合金型材

≥1.2

≥110

≥160

≥8

顶轨

钢板

≥0.5

≥235

≥375

≥26

4.1.3

百叶片金属材料的耐腐蚀等级应符合表4.1.3的规定。

耐腐蚀等级

等级

1

2

3

4

试验时间

24h

48h

96h

240h

材料耐候期

_

3年

5年

10年

4.1.4

电动减速机的防护等级、限位保护应满足下列要求：

4.1.5

提升绳、转向绳宜采用聚酯纤维制造，并符合《聚酯纤维机织带》GB/T20630的要求。提升绳、转向绳表面涂层应能防磨损、防水、防腐、抗紫外线，耐候性良好，经6万次升降循环不损坏。提升绳、转向绳的抗拉强度应符合附录A表A.0.2的要求。

4.1.6

顶轨固定点的规格与数量应满足设计要求，且间距不应大于600mm.

4.1.7

底轨、侧轨、传动轴、导向钢丝绳、卷绳器的规格应符合设计文件的要求。

4.1.8

塑料配件应满足其功能要求。

4.1.9

抗风压性能应符合设计要求的等级，抗风压性能等级指标见附录A表A.0.3。抗风压构造措施宜符合下列要求：

叶片宽度（mm）

端部悬挑尺寸（mm）

导向绳间距（mm）

导向绳间面积（m²

钢丝绳直径（mm）

≤60，平边

≤80

≤1200

≤1.0

≥2.5

≤100，平边

≤150

≤1800

≤2.5

≥3.0

≤100，卷边

≤200

≤2500

≤4.0

≥3.0

4.1.10

后置埋件的抗拔性应符合设计要求，其检验安全系数不小于2。

4.1.11

百叶帘的机械耐久性能应符合设计文件与附录A表A.0.4的规定。

4.1.12

电气线路的设计与安装应符合《建筑电器工程施工安装工程安全标准》JGJ 46的要求。各种导线穿墙时应有防止导线破损的措施，并有良好的绝缘性能。

4.1.13

百叶帘应升降顺畅、翻转自如，无卡滞、绞绳现象。

一
般
项
目

4.2.1

百叶帘外形尺寸允许偏差应符合表4.2.1的要求。

宽度W、高度H公称尺寸（mm）

宽度W允许偏差（mm）

高度H允许偏差（mm）

≤1600

0.0，-3.0

±3

1601~3200

0.0，-4.0

±5

＞3200

0.0，-5.0

±8

4.2.2

顶轨应平直，各提升绳、传向绳、侧轨安装应垂直。

4.2.3

采用1台电动机驱动多幅百叶帘升降时，各幅百叶帘应保持同步升降。

4.2.4

部件表面外涂层色泽应一致，无流挂，无气泡，无裂痕，不应有影响使用的可见缺陷。

4.2.5

传动系统运行应平稳，无明显噪声。
