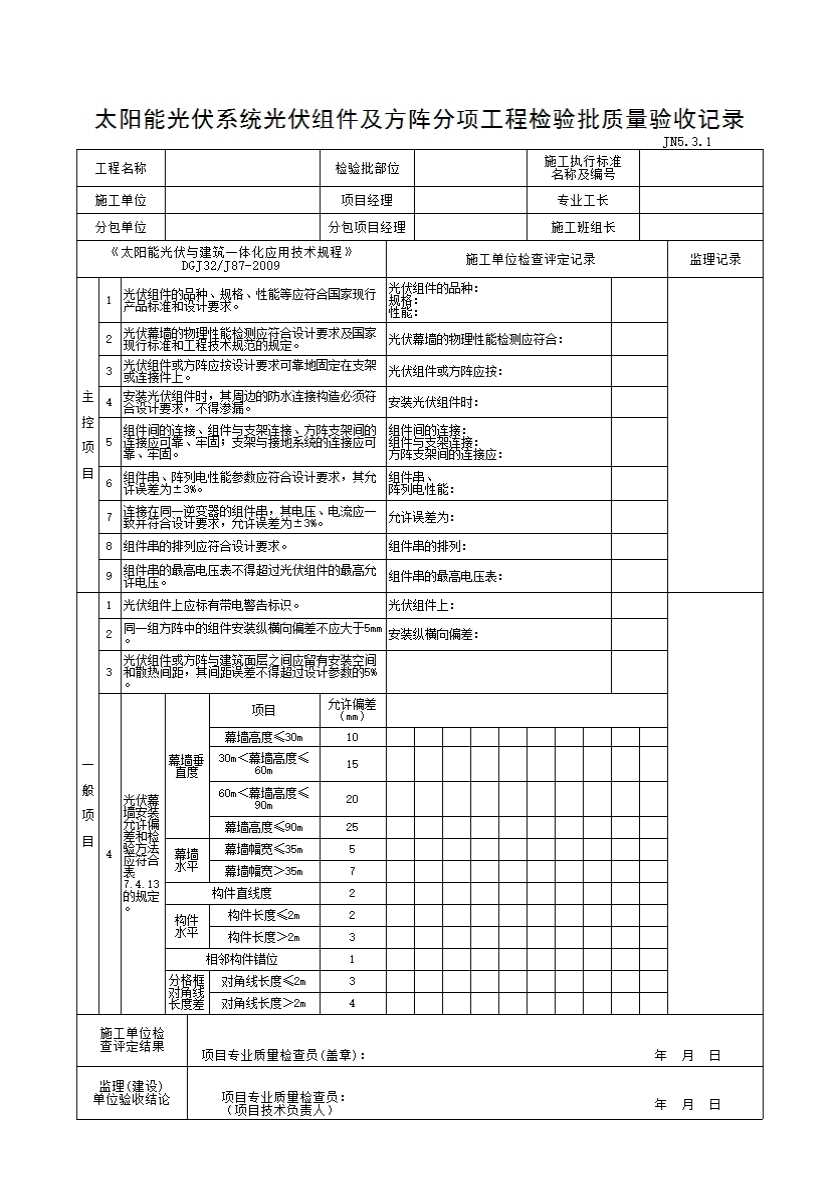

JN5.3.1 太阳能光伏系统光伏组件及方阵分项工程检验批质量验收记录
|
太阳能光伏系统光伏组件及方阵分项工程 检验批质量检验方法及检查数量 |
||||||||
|
《太阳能光伏与建筑一体化应用技术规程》DGJ32/J87-2009 |
备注 |
|||||||
|
项目 |
条款号 |
标准内容 |
检验方法 |
检查数量 |
||||
|
主 |
7.4.1 |
光伏组件的品种、规格、性能等应符合国家现行产品标准和设计要求。 |
|
|
|
|||
|
7.4.2 |
光伏幕墙的物理性能检测应符合设计要求及国家现行标准和工程技术规范的规定。 |
|
|
|||||
|
7.4.3 |
光伏组件或方阵应按设计要求可靠地固定在支架或连接件上。 |
|
|
|||||
|
7.4.4 |
安装光伏组件时，其周边的防水连接构造必须符合设计要求，不得渗漏。 |
|
|
|||||
|
7.4.5 |
组件间的连接、组件与支架连接、方阵支架间的连接应可靠、牢固；支架与接地系统的连接应可靠、牢固。 |
|
|
|||||
|
7.4.6 |
组件串、阵列电性能参数应符合设计要求，其允许误差为±3%。 |
|
|
|||||
|
7.4.7 |
连接在同一逆变器的组件串，其电压、电流应一致并符合设计要求，允许误差为±3%。 |
|
|
|||||
|
7.4.8 |
组件串的排列应符合设计要求。 |
|
|
|||||
|
7.4.9 |
组件串的最高电压表不得超过光伏组件的最高允许电压。 |
|
|
|||||
|
一 |
7.4.10 |
光伏组件上应标有带电警告标识。 |
|
|
||||
|
7.4.11 |
同一组方阵中的组件安装纵横向偏差不应大于5mm。 |
|
|
|||||
|
7.4.12 |
光伏组件或方阵与建筑面层之间应留有安装空间和散热间距，其间距误差不得超过设计参数的5%。 |
|
|
|||||
|
7.4.13 |
光伏幕墙安装允许偏差和检验方法应符合表7.4.13的规定。 |
项次 |
项目 |
允许偏差（mm） |
|
|
||
|
幕墙垂直度 |
幕墙高度≤30m |
10 |
|
|
||||
|
30m＜幕墙高度≤60m |
15 |
|
|
|||||
|
60m＜幕墙高度≤90m |
20 |
|
|
|||||
|
幕墙高度≤90m |
25 |
|
|
|||||
|
幕墙水平 |
幕墙幅宽≤35m |
5 |
|
|
||||
|
幕墙幅宽＞35m |
7 |
|
|
|||||
|
构件直线度 |
2 |
|
|
|||||
|
构件水平 |
构件长度≤2m |
2 |
|
|
||||
|
构件长度＞2m |
3 |
|
|
|||||
|
相邻构件错位 |
1 |
|
|
|||||
|
分格框对角线长度差 |
对角线长度≤2m |
3 |
|
|
||||
|
对角线长度＞2m |
4 |
|
|
|||||
