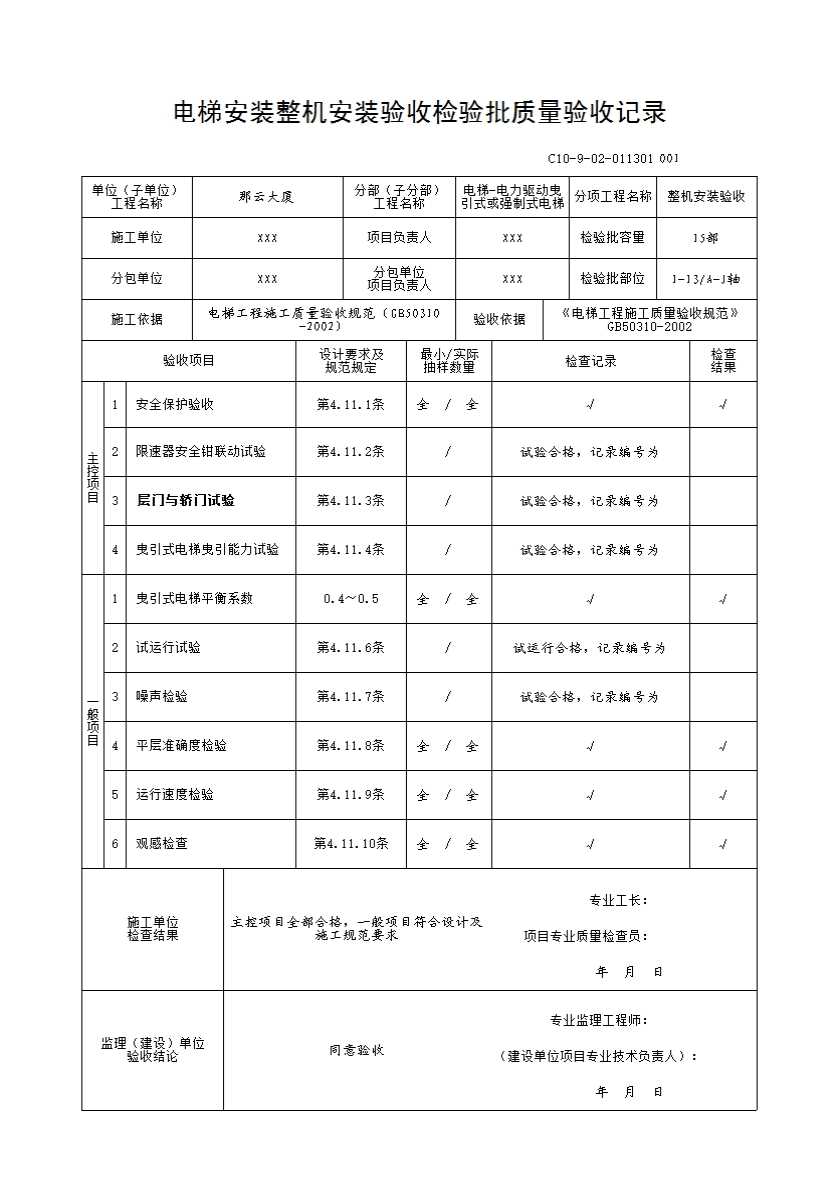

电梯安装整机安装验收检验批质量验收记录

一、检验批划分

按施工段、楼层、单元、设备组别划分；对于工程量较少的分项工程可统一划分为一个验收批。

主控项目

4.11.1 安全保护验收必须符合下列规定：

1 必须检查以下安全装置或功能：

1）断相、错相保护装置或功能

当控制柜三相电源中任何一相断开或任何二相错接时，断相、错相保护装置或功能应使电梯不发生危险故障。

注：当错相不影响电梯正常运行时可没有错相保护装置和功能。

2）短路、过载保护装置

动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保

护装置。

3）限速器

限速器上的轿厢（对重、平衡重）下行标志必须与轿厢（对重、平衡重）的实际下行方向相

符。限速器铭牌上的额定速度。动作速度必须与被检电梯相符。限速器必须与其型式试验证书相符。

4）安全钳

安全钳必须与其型式试验证书相符。

5)缓冲器

缓冲器必须与其型式试验证书相符。

6）门领装置

门锁装置必须与其型式试验证书相符。

7)上、下楼限开关

上、下楼限开关必须是安全触点，在端站位置进行动作试验时必须动作正常。在轿厢或对重

（如果有）接触缓冲器之前必须动作，且缓冲器完全压缩时，保持动作状态。

8）轿顶、机房（如果有）滑轮间（如果有）底坑停止装置

位于轿顶、机房（如果有）、滑轮间（如果有）。底坑的停止装置的动作必须正常。

2 下列安全开关，必须动作可靠；

1）限速器绳张紧开关：

2）液压缓冲器复位开关：

3）有补偿张紧轮时，补偿绳张紧开关：

4）当额定速度大于3.5m/s时，补偿绳轮防跳开关：

5）轿厢安全窗（如果有)开关：

6）安全门、底坑门、检修活动门（如果有）的开关：

7）对可拆卸式紧急操作装置所需要的安全开关：

8）悬挂钢丝绳（链条）为两根时，防松动安全开关。

4.11.2限速器安全钳联动试验必须符合下列规定：

1 限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动；

2 对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。当短接限速器及安全钳电气开关，轿厢以检修速度下行，人为使限速器机械动作时，安全钳应可靠动作，轿厢必须可靠制动，且轿底倾斜度不应大于5%。

4.11.3 层门与轿门的试验必须符合下列规定：

1 每层层门必须能够用三角钥匙正常开启；

2 当一个层门或轿门(在多扇门中任何一扇门)非正常打开时，电梯严禁启动或继续运行。

4.11.4 曳引式电梯的曳引能力试验必须符合下列规定：

1 轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重量下行，分别停层3次以上，轿厢必须可靠地制停(空载上行工况应平层)。轿厢载有125%额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须可靠制动。

2 当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运转时，空载轿厢严禁向上提升。

一般项目

4.11.5 曳引式电梯的平衡系数应为0.4～0.5。

4.11.6 电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按产品设计规定的每小时启动次数和负载持续率各运行1000次(每天不少于8h)，电梯应运行平稳、制动可靠、连续运行无故障。

4.11.7 噪声检验应符合下列规定：

1 机房噪声:对额定速度小于等于4m/s的电梯，不应大于80dB(A)；对额定速度大于4m/s的电梯，不应大于85dB(A)。

2 乘客电梯和病床电梯运行中轿内噪声:对额定速度小于等于4m/s的电梯，不应大于55dB(A)；对额定速度大于4m/s的电梯，不应大于60dB(A)。

3 乘客电梯和病床电梯的开关门过程噪声不应大于65dB(A)。

4.11.8 平层准确度检验应符合下列规定：

1 额定速度小于等于0.63m/s的交流双速电梯，应在±15mm的范围内；

2 额定速度大于0.63m/s且小于等于1.0m/s的交流双速电梯，应在±30mm的范围内；

3 其他调速方式的电梯，应在±15mm的范围内。

4.11.9 运行速度检验应符合下列规定：

当电源为额定频率和额定电压、轿厢载有50%额定载荷时，向下运行至行程中段(除去加速加减速段)时的速度，不应大于额定速度的105%，且不应小于额定速度的92%。

4.11.10 观感检查应符合下列规定：

1 轿门带动层门开、关运行，门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎应无刮碰现象；

2 门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎之间各自的间隙在整个长度上应基本一致；
