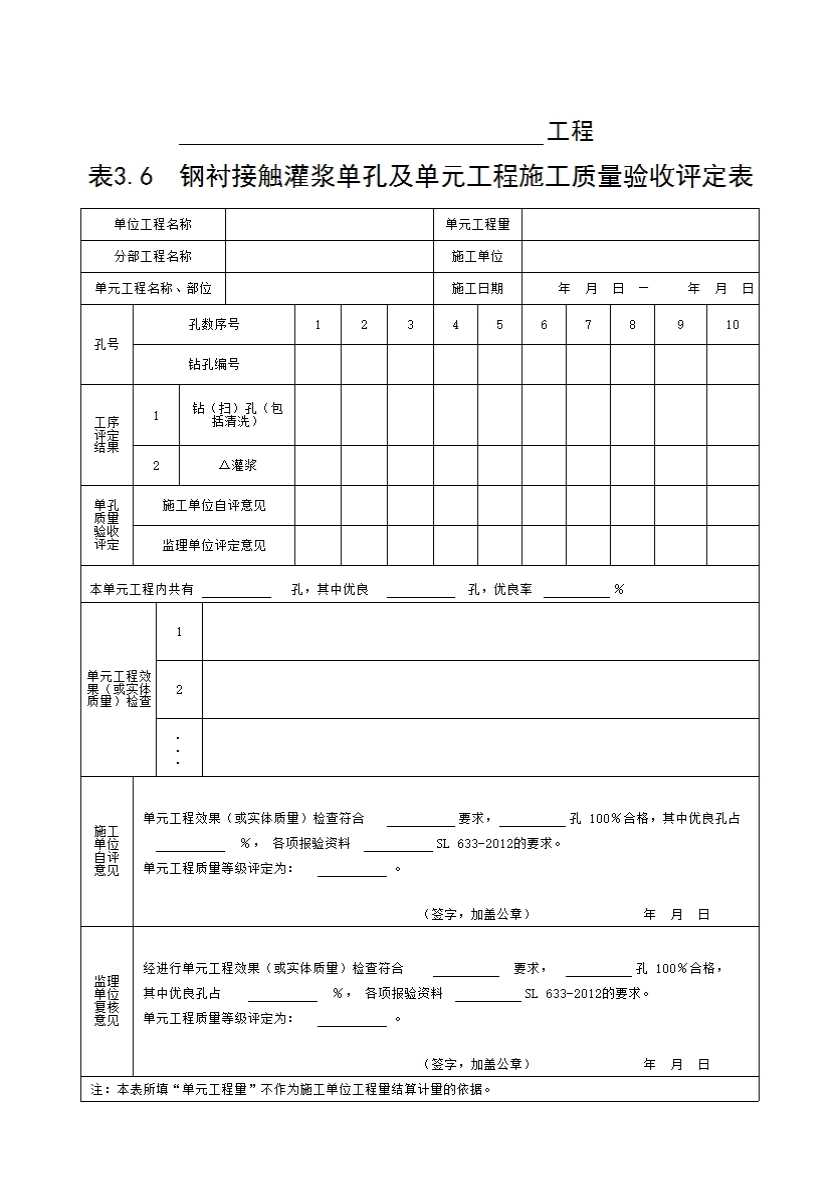

表3.6  钢衬接触灌浆单孔及单元工程施工质量验收评定表填表要求

  填表时必须遵守“填表基本规定”，并应符合下列要求：
  1.单位工程划分：宜按50m一段钢管划分为一个单元工程。可根据实际脱空区情况适当增减，各单元工程长度不要求相同。
  2.单元工程量填写灌浆孔总长度（m）。
  3.灌浆工程的各类钻孔应分类统一编号（即钻孔编号），并编排本单元孔数的序号（即孔数序号）。灌浆工程且宜使用测记灌浆压力、注入率等施工参数的自动记录仪。
  4.单元工程施工质量验收评定，应在单孔施工质量验收评定合格的基础上进行，单孔施工质量验收评定应在工序施工质量验收评定合格的基础上进行，工序质量验收评定结果以监理工程师复核的工序质量评定结果为准。
  5.单元工程灌浆效果主要检查灌浆后钢衬脱空范围和脱空程度。
  6.单元工程单孔施工工序分为钻（扫）孔（包括清洗）和灌浆2个工序，其中灌浆工序为主要工序，用△标注。
  7.单元工程施工质量验收评定应提交下列资料：
  （1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
  （2）监理单位应提交对单元工程施工质量的平行检测资料。
  8.钢衬接触灌浆单孔施工质量验收评定标准：
  （1）合格等级标准：工序施工质量验收评定全部合格。
  （2）优良等级标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
  9.钢衬接触灌浆单元工程施工质量验收评定标准：
  （1）合格等级标准：在单元工程接触灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合SL 633-2012的要求。
  （2）优良等级标准：在单元工程接触灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合SL 633-2012的要求。
