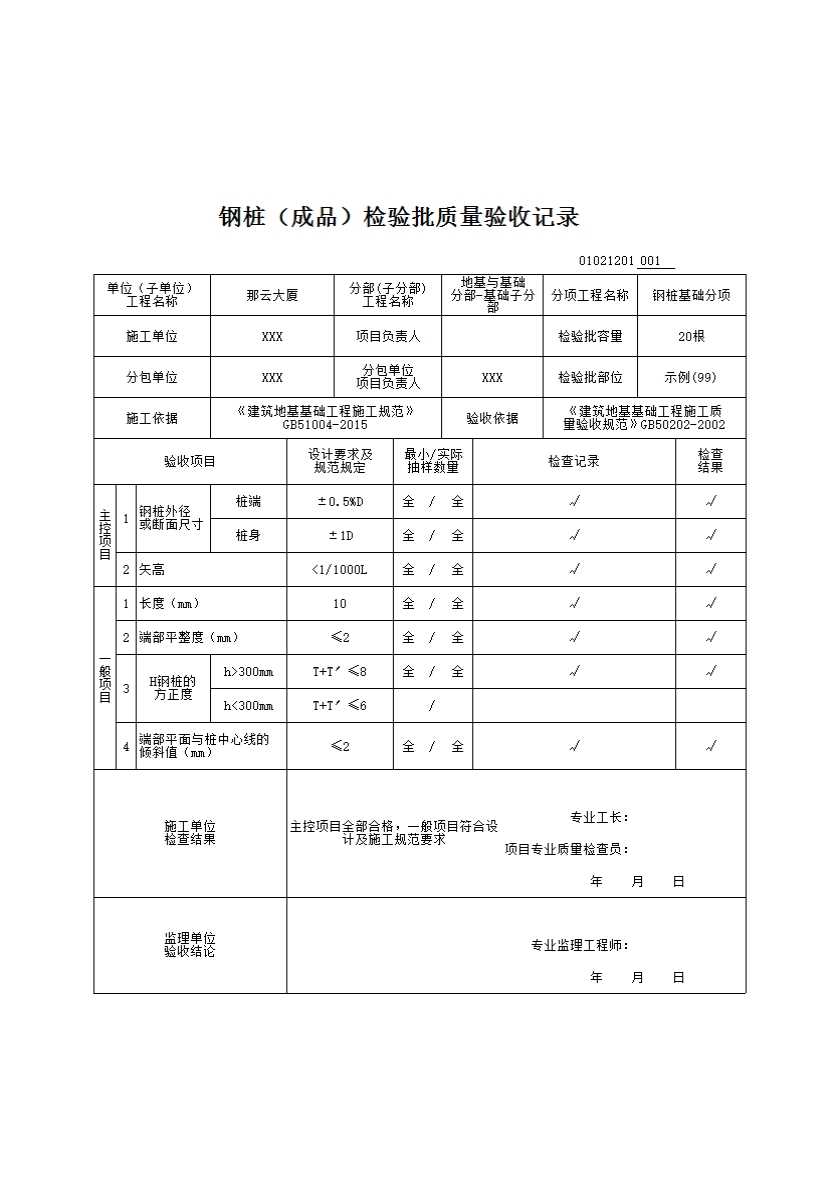

01021201_钢桩（成品）检验批质量验收记录
钢桩(成品)检验批质量验收记录
一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。
二、主控项目、一般项目
5.5.1施工前应检查进人现场的成品钢桩,成品桩的质量标准应符合本规范表5.5.4-1的规定。
5.5.2 施工中应检查钢桩的垂直度、沉人过程、电焊连接质量、电焊后的停歇时间、桩顶锤击后的完整状况。电焊质量除常规检查外,应做10%的焊缝探伤检查。
5.5.3 施工结束后应做承载力检验。
表5.5.4-1成品钢桩质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
钢桩外径或断面尺寸：桩端 桩身 |
|
±0.5％D ±1D |
用钢尺量，D为外径或边长 |
|
2 |
矢量 |
|
<1/1000l |
用钢尺量，l为桩长 |
|
|
一般项目 |
1 |
长度 |
mm |
+10 |
用钢尺量 |
|
2 |
端部平整度 |
mm |
≤2 |
用水平尺量 |
|
|
3 |
H钢桩的方正度h>300 h<300
|
mm mm |
T+T'≤8 T+T'≤6 |
用钢尺量，h、T、 |
|
|
4 |
端部平面与桩中心线的倾斜值 |
mm |
≤2 |
用水平尺量 |
|
钢桩检验批质量验收记录
一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。
二、主控项目、一般项目
5.5.1施工前应检查进人现场的成品钢桩,成品桩的质量标准应符合本规范表5.5.4-1的规定。
5.5.2 施工中应检查钢桩的垂直度、沉人过程、电焊连接质量、电焊后的停歇时间、桩顶锤击后的完整状况。电焊质量除常规检查外,应做10%的焊缝探伤检查。
5.5.3 施工结束后应做承载力检验。
5.5.4 钢桩施工质量检验标准应符合表5. 5.4-1及表5.5. 4-2的规定。
表5.5.4-1成品钢桩质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
钢桩外径或断面尺寸：桩端 桩身 |
|
±0.5％D ±1D |
用钢尺量，D为外径或边长 |
|
2 |
矢量 |
|
<1/1000l |
用钢尺量，l为桩长 |
|
|
一般项目 |
1 |
长度 |
mm |
+10 |
用钢尺量 |
|
2 |
端部平整度 |
mm |
≤2 |
用水平尺量 |
|
|
3 |
H钢桩的方正度h>300 h<300
|
mm mm |
T+T'≤8 T+T'≤6 |
用钢尺量，h、T、 |
|
|
4 |
端部平面与桩中心线的倾斜值 |
mm |
≤2 |
用水平尺量 |
|
表5.5.4-2 钢桩施工质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
桩位偏差 |
见本规范表5.1.3 |
用钢尺量 |
|
|
2 |
承载力 |
按基桩检测技术规范 |
按基桩检测技术规范 |
||
|
一般项目 |
1 |
电焊接桩焊缝： (1)上下节端部错口 (外径≥700mm) (外径＜<700mm) （2）焊缝咬边深度 （3）焊缝加强层高度 （4）焊缝加强层宽度 （5）焊缝电焊质量外观 (6)焊缝探伤检验 |
mm mm mm mm |
≤3 ≤2 ≤0.5 2 2
|
用钢尺量 用钢尺量 焊缝检查仪 焊缝检查仪 焊缝检查仪 |
|
气孔,无焊瘤,无裂缝 |
直观 |
||||
|
满足设计要求 |
按设计要求 |
||||
|
2 |
电焊结束后停歇时间
|
min |
＞1.0 |
秒表测定 |
|
|
3 |
节点弯曲矢高 |
|
<1/1000L |
用钢尺量，L 为两节桩长 |
|
|
4 |
桩顶标高 |
mm |
±50 |
水准仪 |
|
|
5 |
停锤标准 |
设计要求 |
用钢尺量或沉桩记录 |
||
