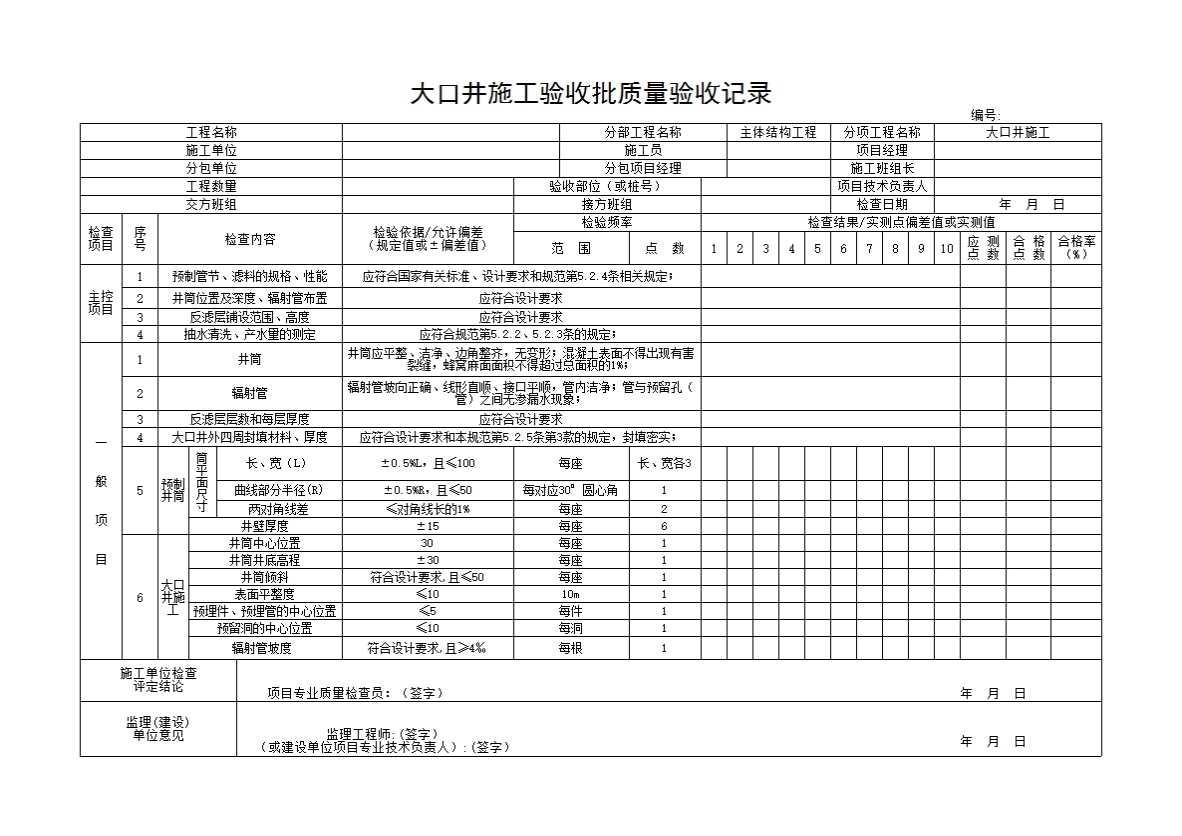

大口井施工验收批质量验收记录

填写规范

大口井质量验收标准
5.7.3 大口井应符合下列规定：
主控项目
1 预制管节、滤料的规格、性能应符合国家有关标准、设计要求和本规范第5.2.4条相关规定；
检查方法：观察，检查每批的产品出厂质量合格证明、性能检验报告及有关的复验报告。
2 井筒位置及深度、辐射管布置应符合设计要求；
检查方法：检查施工记录、测量记录。
3 反滤层铺设范围、高度应符合设计要求；
检查方法：观察，检查施工记录、测量记录、滤料用量。
4 抽水清洗、产水量的测定应符合本规范第5.2.2、5.2.3条的规定；
检查方法：检查抽水清洗、产水量的测定记录。
一般项目
5 井筒应平整、洁净、边角整齐，无变形；混凝土表面不得出现有害裂缝，蜂窝麻面面积不得超过总面积的1％；
检查方法：观察，量测表面缺陷。
6 辐射管坡向正确、线形直顺、接口平顺，管内洁净；管与预留孔（管）之间无渗漏水现象；
检查方法：观察。
7 反滤层层数和每层厚度应符合设计要求；
检查方法：观察，检查施工记录。
8 大口井外四周封填材料、厚度等应符合设计要求和本规范第5.2.5条第3款的规定，封填密实；
检查方法：观察，检查封填材料的质量保证资料。
9 预制井筒的制作尺寸允许偏差，应符合表5.7.3-1的规定。
表5.7.3-1 预制井筒的允许偏差

检查项目			允许偏差（mm）	检查数量		检查方法
检查项目			允许偏差（mm）	范围	点数	检查方法
1	筒平面尺寸	长、宽（L）	±0.5%L，且≤100	每座	长、宽各3	用钢尺量测
2		曲线部分半径（R）	±0.5%R，且≤50	每对应30°圆心角	1	用钢尺量测
3		两对角线差	不超过对角线长的1%	每座	2	用钢尺量测
4	井壁厚度		±15	每座	6	用钢尺量测

10 大口井施工的允许偏差应符合表5.7.3-2的规定。
表5.7.3-2 大口井施工的允许偏差

检查项目		允许偏差（mm）	检查数量		检查方法
检查项目		允许偏差（mm）	范围	点数	检查方法
1	井筒中心位置	30	每座	1	用经纬仪测量
2	井筒井底高程	±30	每座	1	用水准仪测量
3	井筒倾斜	符合设计要求，且≤50	每座	1	垂线、钢尺量，取最大值
4	表面平整度	≤10	10m	1	用钢尺量测
5	预埋件、预埋管的中心位置	≤5	每件	1	用水准仪测量
6	预留洞的中心位置	≤10	每洞	1	用水准仪测量
7	辐射管坡度	符合设计要求，且≥4%	每根	1	用水准仪测量或水平尺测量
